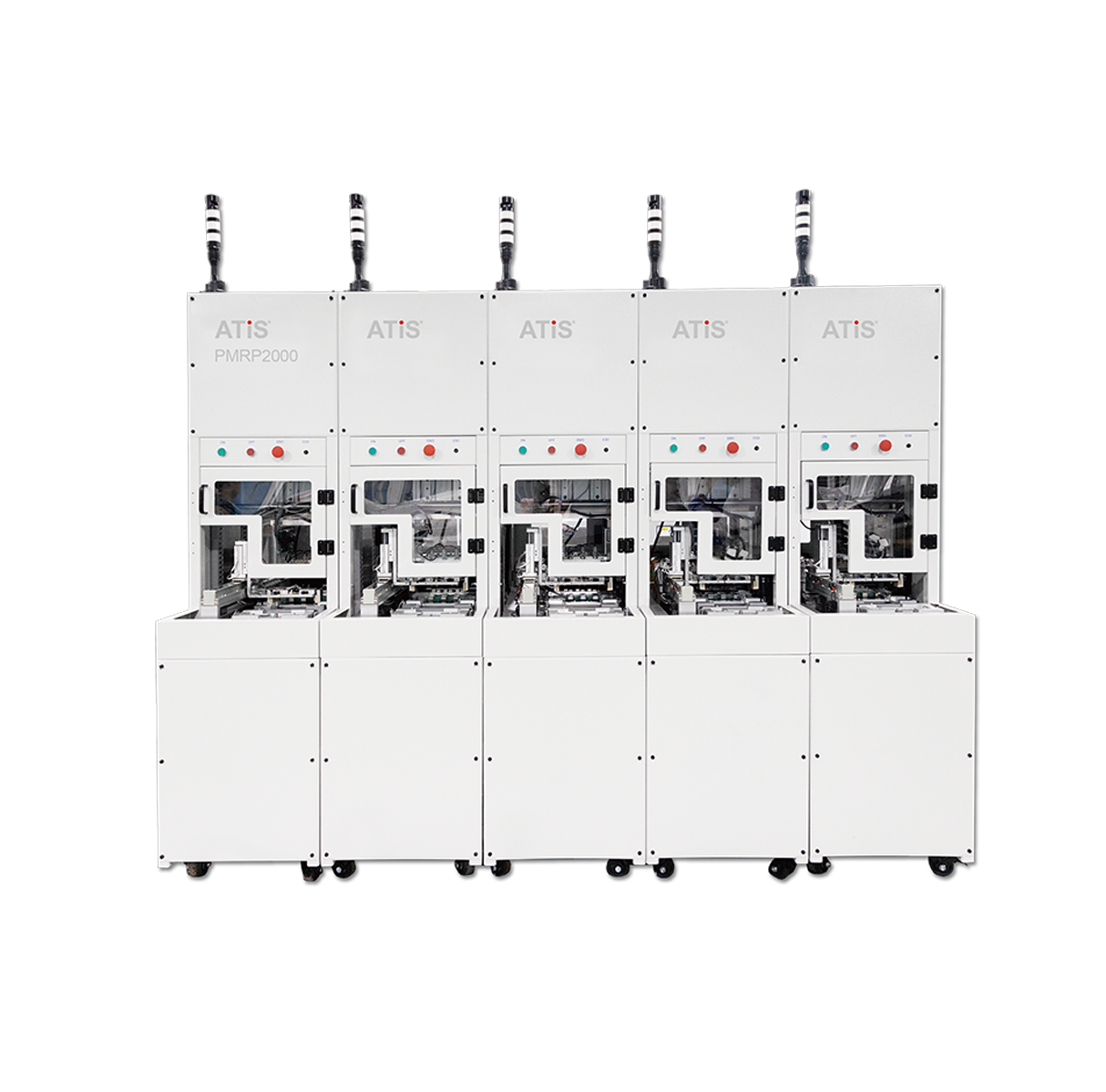

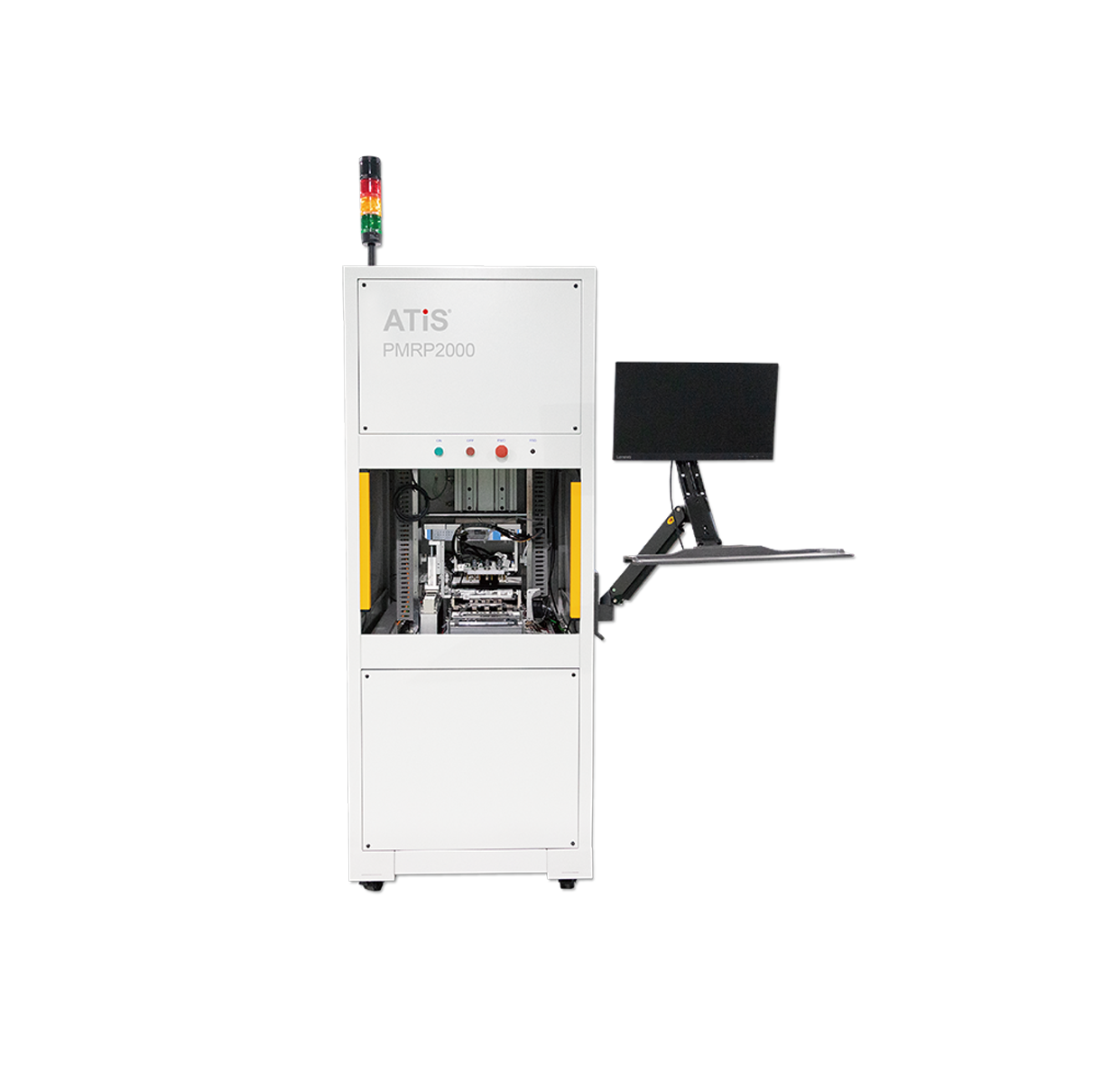

该系统适用于各种尺寸的IGBT功率模块的连续功率测试，基于实际应用环境搭建老化参数测试系统，进行电应力老化测试。模拟IGBT功率模块在整车使用中的工况进行长时间大电流的老化测试及马达堵转测试。老化过程中实时监测被测器件的峰值电流、平均值电流、输入电压、输出电压、温度等参数，并根据需要记录老化试验数据，导出试验报表。
试验温区 | 1个 |
试验温度 | +25℃~+85℃ |
老化试验区 | 1区 |
母线电压范围 | 100V~1000V，功率40KW |
电流范围 | 最大峰值电流800A@15s |
负载电流范围 | 三相功率负载额定电流800A |
整机供电 | 三相AC380V±38V |
最大功率 | 40KW（典型） |
整机重量 | 1000Kg（包含电抗器） |
整机尺寸 | 800mm(W) × 1100mm(D) × 2000mm(H) |
水温机尺寸 | 780mm(W) × 1000mm(D) × 1200mm(H) |
GB/T 18488.1-2015、GB/T 18488.2-2015、GB/T 29307-2012、GB/T 18385-2005、 QC/T 893-2011
适用于各种尺寸的IGBT功率模块
